Yön Klapesi Nerede Kullanılır?
Başta gıda olmak üzere,plaStik,ilaç, kimya sanayisinde ve her
türlü toz granül yapıdaki malzemeleri bir noktadan farklı x sayıda
noktaya göndermek için kullanılır.Pnömatik yön klepelerimiz 60.3mm
- 220mm lik paslanmaz AISI 304 inox, Aluminyum Döküm,Çelik
döküm,Ni-Hard ı olarak standart tipte üretilmektedir.Bunun yanı
sıra spesifik projeler de daha büyük yönlendirme klepelerini
imalatları ve projelendirme hizmetleri verilmektedir.
Pnömatik yön klapelerinin dizaynları maximum 2 bar iç basınca göre
imal edilmiştir. Kısacası bu klapeler sadece pnömatik blower ve
yüksek basınçlı orta faz transfer sistemlerinde kullanılabilir.
Ayrıca blower çalışırken de aktif edilebilirler.
İki yollu flap tipi yön değiştirme valfi, pnömatik taşıma
endüstrisinde kullanılabilecek tozları, peletleri veya granülleri
diğer tabiri ile tüm katı akışkanları bir noktadan diğerine
minimum basınç düşüşü ve yüksek sızdırmazlık verimliliği ile
yeniden yönlendirme gereksinimini karşılamak üzere tasarlanmıştır.
Yön valfleri , aşındırıcı oan yada olmayan, serbest akışlı
ürünlerin taşınması için uygundur.Sadece prosesin durumuna göre
farklılık gösterirler. Gövde olarak AlMg3,C1050,42CrMo4 gibi
opsiyonlara sahiptirler. Pozitif basınçta 2 bar'a kadar ve negatif
basınçta -0.5 bar'a kadar basınçta çalışan pnömatik taşıma
sistemlerinde kullanılabilirler ve kolay bakım özelliğine
sahiptirler. Flap tipi Yön Valfi, pnömatik taşımanın olduğu hemen
hemen her sektörde ve her tür hafif aşındırıcı tozlar veya granül
malzemeler için uygulanabilir.
kLape pdf KATALOG
Multı-port çok yollu klapeler
Multiport- Çoklu pnömatik yönlendirme klape uygulamaları birden
fazla iki yollu yönlendirme valfinin yetersiz geldiği yerlerde
otomasyon ve uygulama,takip açısından kolaylık sağladığından
dolayı kullanılır."Bir nev-i kollektör gibi çalışır. Oysa ikili
yönlendirme valfleri sanki bir otoyoldan ayrılan tali yollar
mantığı ile hareket eder. Multiport uygulamalarının tek handikapı
eğer proses aynı iStikamette devam ediyorsa daha fazla boru
kullanılması şeklinde açıklansa da her ikisinin de kullanım alanı
farklıdır. Tek giriş 4,6,8,10,12,16... çıkış şeklinde AISI304
76.1mm ve 200 mm lik ve DN standardındaki tüm borulara göre
spesifik çözümler üretilebilir. Balıkçılık sektöründe aktif olarak kullanılır ve selektör valf olarak da yaygın bir kullanımı vardır.
Multiport valf, klapelerin çalışması diğer 3 yollu valflere göre daha yavaş olduğu
için hatta basınç varken çalıştırılmazlar.
slıde tıpı PNÖMATİK yÖn klapeleri
Flap tipi yön klapelerinin aksine açma kapama işlemi bir sürgü şeklinde yapılır. Sadece aynı cins hammaddelerin kullanıldığı prosesler için uygundur. Flap tipinden avantajı daha uzun ömürlü olmasıdır.Dezavantajı ise sistem tasarımı yüzünden içinde çapına göre bir miktar ürün barındırmasıdır.Ölçü olarak ise diğer tipte olduğu gibi DN standardındaki tüm borulara göre spesifik çözümler üretilebilir.
Özel Dizayn Klapeler
Her proses farklı bir rejime sahiptir. Bazı durumlarda standart uygulamalar yeterli olmayabilir. Bu yüzden prosesinizin durumuna göre aşınmaya karşı , sıcaklığa duyarlı, yüksek kapasiteli , farklı sıcaklıklar, basınç ve atmosferik şartlarda çalışacak spesifik yön klapeleri - multi port klape üretiyoruz.
PINCH VALF TAM GEÇİŞ YÖN klapelerİ
Bazı prosesler vardır ki, kesit daralması, aşındırıcılık etkisi vs durumlardan dolayı özel dizayn gerektirebilir.Basınç yada vakum gözetmeksizin böyle durumlarda çözüm şekli değişkenlik gösterebilir. Bu tür prosesler için pinch valf üstüne kurgulu özel , imalat çözümlerimiz mevcuttur. 22-30-45,"y" gibi farklı açıya göre tam geçiş sağlanarak istenilen gereksinimler yerine getirilir.Bu tür klapeler özellikle vakum hatlarında 2,3 ve çoklu şeklinde fazlaca bir kullanım alanına sahiptir. Pinch valfin doğası gereği iç contanın şişmesi sızdırmazlık oluştururken , tam açılması ile yüksek geçirgenlik sağlaması , genellikle tercih sebebidir. Bu ürün hattan aynı cins katı akışkan hammadde geçecekse kullanıma uygundur.Ayrıca aşındırıcı etkisi olan prosesler için kullanımı özellikle tavsiye edilir. Bakımı , eşdeğerlerine göre çok daha kolaydır.Yön klape gövdesini değiştirmeden sadece pinch valf contası ile kolayca müdahale edilir. Ayrıca ürün ürüne çalıştığı için aşınma minimum seviyede geerçekleşir. DN ölçülerinde tüm çaplarda 2 ve 3 çıkış olarak özel olarak üretilirler.
|
Yön Klapesi Model |
Ölçüler |
Yön
Kontrol Valfı |
Hava
Basıncı |
||||
|
A |
B |
C |
ØD |
ØKullanılan boru ölçüleri |
|||
|
DIV76 |
76 |
400 |
362 |
90 |
60.3-76.1MM |
5/2"-24v DC |
3.0 |
|
DIV114 |
114 |
600 |
453 |
115 |
101-114.3mm |
5/2"-24v DC |
3.0 |
|
DIV150 |
150 |
800 |
516 |
140 |
125-150mm |
5/2"-24v DC |
3.0 |

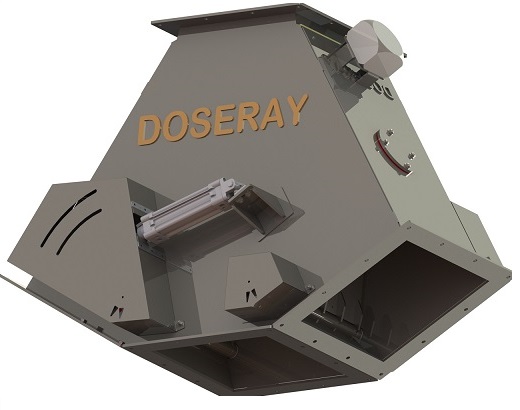

Pantalon Klape
Pantalon klapeler prosesin durumuna göre 30°,45°
şeklinde genel bir yapıya sahiptir. Özellikle 45° olan model simetrik
olarak kullanılabilir.Ürütim programı 150x150-400x400 Ø DN150-DN400
şeklindedir.
Pantolan
Klapeler genellikle kuru katı akışkanların atmosferik proseslerdeki
mekanik hareketlerini yönlendirmek için kullanılan cihazlardır.
Manuel,Pnömatik,Motorlu olmak üzere üç şekilde tahtik edilirler Tüm
ürünlerde konum switchi mevcut olup, plc otomasyon sistemi ile uyumlu
olarak çalışır. Yatklama sistemleri rulmanlı bir yapıya sahip olup, kolay
bakım konstrüksiyonu ile bakım dostudur. Basınç
hatlarında sızdırmalıklarından dolayı kullanımı tavsiye edilmez.Gövde
yapısı AISI304-AISI316-S235JR-HARDOX gibi farklı yüksek alaşım
çeliklerinden oluşur.
DIN normu borulara göre göre üretilirler.Bunun yanında yine proses özel
kare konstrüksiyon da imalat programının içindedir. Gıdaya uygun FDA onaylı silikon,poliüretan
contalı olarak seçeneklere sahiptir. Ürünün Genel yapısı kare şeklinde
olup redüksiyon ile yuvarlak
konstrüksiyona geçiş yapılır.Yönlendirmeyi yapan iç flap değiştirilebilir
özelliğe sahiptir.
Tüm boru çaplarına göre spesifik yön klapesi imalatı
Özellikle slide tipi yön klapeleri diğer yön klapelerine iStinaden daha çabuk aksiyon gösterecek ve flexibilitededir. Kaynak konstrüksiyondan imal edildikleri için imalat süreçleri daha kısadır , istenilen özel ölçüde imal edilmeleri mümkündür.
