Yoğun Faz(Dense Phase) PNÖMATİK TRANSFER
Yoğun faz transfer işlemi, özellikle aşındırıcı ve zor
malzemelerin naklinde kullanılır.Kum,çimento ve cam sanayisi buna
örnek olarak gösterilebilir.
Burada malzeme aşındırıcı olduğu
için boru cidarına hızla çarpmayıp sadece yüksek basınçla 2-5 bar
hava mal karışımı ile dolu dolu hareket ederek uzak mesafelere
transferler gerçekleştirilir. Örneğin dökme çimento silobasları bu
yöntemle çalışır. Seyrek fazdaki gibi yüksek debili fanlar yerine
bu transfer yönteminde de yüksek debili ve basınçlı vidalı
kompresörler ve kurutucular kullanılır. Yoğun faz transfer sistemi
basınçlı kaptan bunu besleyen vidalı kompresörlerden ve kritik
yerlerde hava desteği sağlayan boosterlardan oluşur. Yoğun faz
transfer sistemi de kendi içinde bölümlere ayrılır bunlar başlıca
olarak sürekli çalışma yöntemine ve basınçlı kabın boşaltma
sistemine göre farklılık gösterir. Yoğun faz her ne kadar kendi
içinde farklılık gösterse de çalışma tipi malzemenin boru içinde
daha yoğun ve daha yavaş taşıma hızında transfer edildiğini
gösterir.

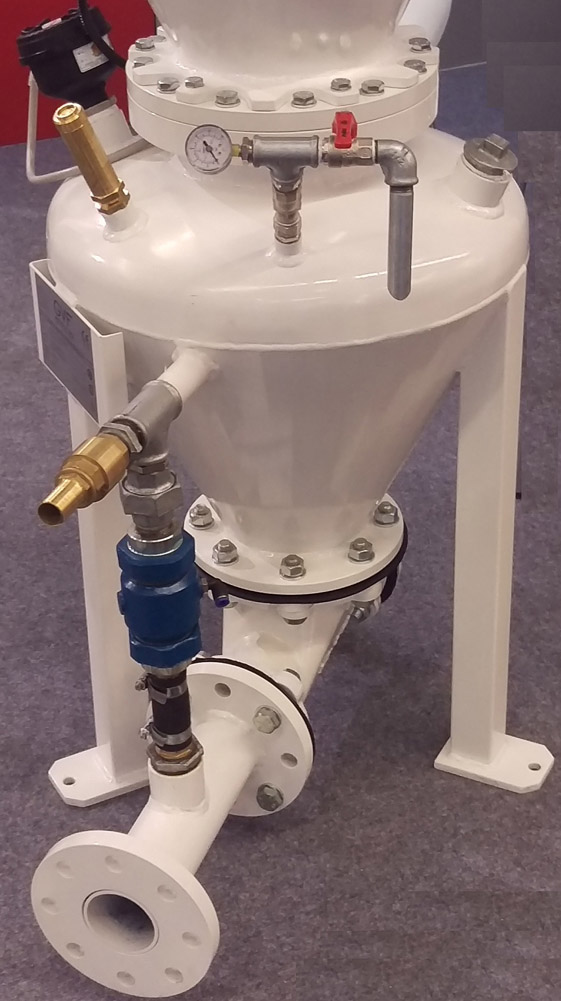

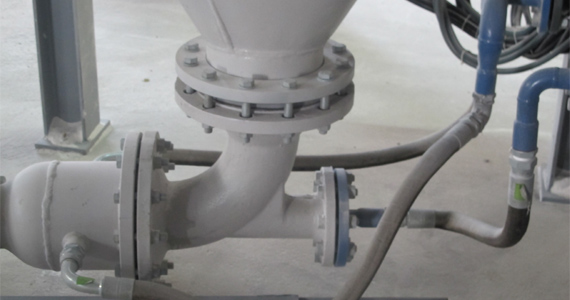

- Denseyörler
-
-
Transfer edilecek mal ile dolu olan kaba yüksek basınçlı hava
verilir daha sonra açılan vana ile yüksek basınçlı hava mal karışımı
siklona, siloya yada hedef mixere transfer edilir. Eğer proseste
transfer sırasında liflenecek yada sürtünmeden dolayı
karakteriStiğine zarar verecek malzeme varsa özellikle bu yöntem
kullanılabilir. Yoğun faz transfer yapısı itibari ile seyrek fazdan
daha farklı enstrümanlarla çalışır.Taşıma ekipmanları seyrek faza
göre daha fazla dayanıma sahiptir. Yüksek basınçlı hava ile yapılan
bu transferde kalın etli borular, özel bazalt dirsekler kullanılır.
Ayrıca diresek olarak farklı teknolojiler malzeme aşınımının önüne
geçen ürünler de geliştirilmiştir.
Seyrek faz pnömatik transfer de hava üretici olarak kullanılan Santrüfüj veya Roots tipi blowerlar ortamdaki havayı vakumla çekerek ve havayı sıkıştırarak bir itme basıncı oluşturur. Atmosferik ortamdaki havanın bağıl neminden dolayı su zerrecikleri basıncın oluşumu sırasında iyi bir iletken olarak çalışırlar, bu yüz den de transfer havasının ısınmasına neden olurlar. Bu sıcaklık prosesin çalışma basıncına, transferin sürükleme hızına bağlı olarak zaman zaman 80 C kadar çıkabilir.
Eğer hedef taşıma materyali bu sıcaklıklardan etkilenecek yapıda ise proseste ön soğutma,basınçlı havayı prosese sokmadan önce son soğutma işlemleri gerekebilir. Havanın sıcaklığından,hızından ve istenilen kapasitelere ulaşmak için kullanılan seyrek fazın komplex yapısı yerine Denseyör, Transporter, Yoğun faz taşıyıcısı en uygun çözüm olabilir.
PDF KATALOG
PNÖMATİK TAŞIMA sistem nasıl çalışır?
Hava ile taşınan her mamül ilkönce hava ile
karıştırılır ve sonrada, havadan ayrıştırılır. Bu iki işlemde zor
olmasına rağmen esnek yapısından dolayı hep tercih edilir.
Karıştırma işlemi rotary valveler, yükleme istasyonları ve venturi
yardımıyla yapılırken ayrıştırma işlemi ise filtreler yardımı ile
yapılır. Yani pnömatik transfer demek kısaca toz demek, tozu
ayırmak ve mutlak filtre etmek demektir. Pnömatik Taşıma kaynağı
olan hava üreteci olarak da blowerlar yani basıncı düşük yüksek
hava debili fanlar kullanılır.
Her ne kadar proses basınçlı
hava ile ürünün karıştırılıp taşınma sistemi yapılıyor gibi
gözükse de ciddi anlamda bir mühendislik çalışması ve tecrübe
gerektiren bir iştir. Pnömatik taşıma proseslerin de aynı zamanda
basınç ve vakum kullanılabilir.
tecrübe...
Pnömatik transfer de taşınacak her ürün farklı
karakteriStik özellik taşır. Bu yüzden her ürünün yoğunluğu ve
verimli taşıma basıncıda farklıdır. Bu da taşıma şekillerini
farklılaştırır. Vakum ile taşıma veya basınç ile taşıma başlıca
iki taşıma şeklidir. Un taşınan bir hatta hiçbir değişiklik yapmadan
eğer şeker taşımaya kalkarsanız prosesiniz iflas etmesi beklenen
bir sonuçtur. Kullandığınız ekipmanlardan hiçbiri sağlıklı olarak
çalışamaz. Eğer proses doğru tasarlanır, doğru enstrümanlar ve
ekipmanlarla çalışılırsa otomasyonda yapılacak parametre
değişiklikleri ile aynı hattan hem şeker, hem un taşıyabilirsiniz.
Bu örnek, uygulama noktasında ciddi bir altyapı gerekliliği ve
tecrübe kavramının önemini göstermektedir.
Pnömatik
Mekanik Farkı
Mekanik Taşıma her ne kadar zor olarak görülse ve bir takım kalıpları
olsa da elektrik gücü olarak en ekonomik çözümdür. Uzun mesafelerde
yatırım maliyeti fazla fakat bunun yanında güç kullanımı azdır.
Genellikle tüm pnömatik transfer-transport işlemlerinde volumetrik
olarak sabit debi de transfer yapmak için de kullanılır.
Pnömatik
transfer -transport( vakum transfer) vidalı helezon,
bant ve zincirli konveyöre göre en
esnek yapıdaki taşıma yöntemidir. Her ne kadar birçok yardımcı enstrüman
ve toz tutma sistemleri ile beraber çalışması gerekse de bu esnek yapısı
sayesinde en çok tercih edilen taşıma sistemidir.
