Sürgülü Klape , bıçaklı vana Çözümleri
Sürgülü Vana diğer adı ile şiber vana genellikle atmosferik ortamlarda toz sızdırmazlığını sağlayan mekanik kesicidir. Toz ve granül formundaki katı akışkanlar için kullanılırlar. Bıçaklı vana olarak anılsa da basınç altında çalışması özel dizayn olmadıkça kullanılması tavsiye edilmez.Atmosferik üuygulamalarda ana fonksiyonu prosesler arası kesici işlemi yapmasıdır.

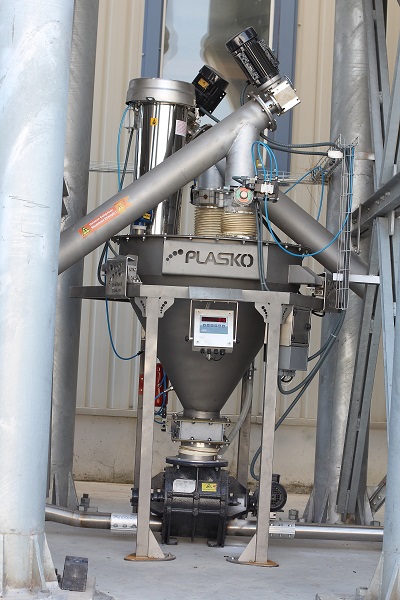

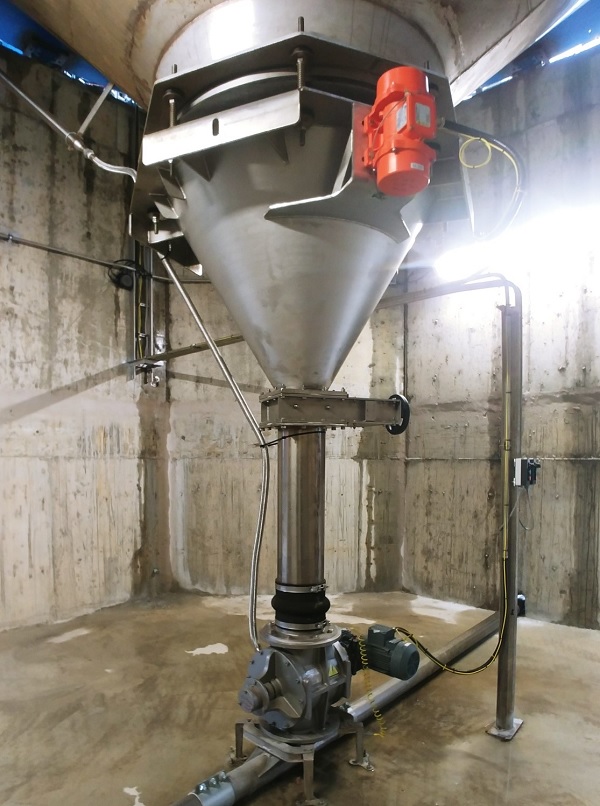

Özellikle silo bunker altlarında veya ekipman üstlerinde yaygın olarak kullanılırlar. Böylece sistemin beslemesinin kapatılması yanı sıra bakım çalışması sırasında
takıldığı yerdeki hammaddenin beslenmesine engel olurlar.

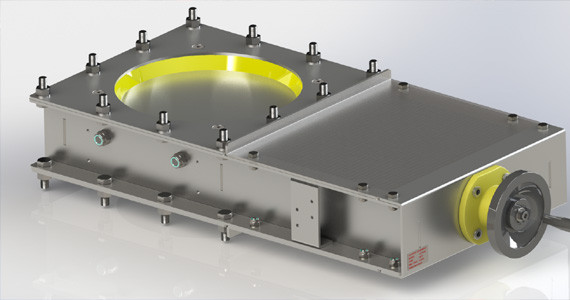

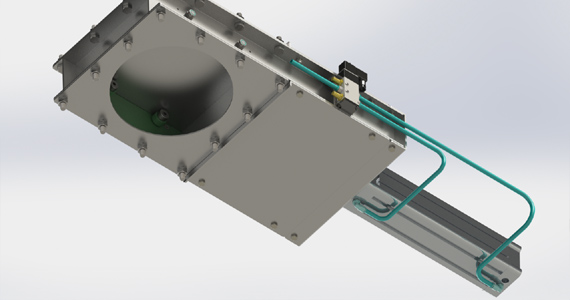

Sürgülü Vanalar, Pnömatik, mekanik, motorlu olmak üzere 3 adet versiyona sahiptir. Pnömatik ve elektrik tahrikli modelleri ayrıca limit switch yardımı ile
proses otomasyonuna kapalı-açık kontak verebilir.
Sıcaklık ve prosesin durumuna göre farklı toleranslar da, AISI304-AISI316-ST 37 boyalı olmak üzere çeşitliliğe sahiptir.Bunun yanında sızdırmazlık elemanları ve yataklama tipleri de rulman, kestemid, teflon şeklinde kendi içinde farklılık gösterir. Şiber Vanalar, her ne kadar ilk bakışta aynı gibi görünse, aynı fonksiyona sahip olsa da prosese göre farklı özelliklere sahiptir. 150mm’den 500mm ye kadar standart üretim ölçülerine sahip olsa da 1.000mm ye kadar spesifik imalatlar söz konusu olabilir.
İri taneli ürünlerin boşaltılması gereken proseslerde, hava sızdırmazlığı gereken bunker, filtre, silo altlarında, vakum ve basınç proseslerinde, birbirine bağlı fakat diferansiyel hava basıncı içeren proseslerde, (vakum konveyör, basınç konveyör) , köprülenme oluşturan ve çok akışkan olmayan ürünlerde; Çift kanatlı tasarımı ile hem besleme hem de boşaltma proseslerinde tercih edilir.
Sürgülü Klape , BIÇAKLI VANA Ölçüleri
| TYPE | A | Ǿ B | Ǿ C | D | E | N°E | Ǿ F | Civata | G | H | kg |
| Ǿ150 | 150 | 165 | 261 | 15,5 | 115 | 2 | 12,5 | M10 | 455 | 115 | 15 |
| Ǿ200 | 200 | 215 | 311 | 15,5 | 93,3 | 3 | 12,5 | M10 | 555 | 115 | 20 |
| Ǿ250 | 250 | 265 | 361 | 15,5 | 110 | 3 | 12,5 | M10 | 650 | 115 | 25 |
| Ǿ300 | 300 | 315 | 431 | 23 | 128,3 | 3 | 12,5 | M10 | 765 | 115 | 30 |
| Ǿ350 | 350 | 365 | 481 | 18 | 89 | 5 | 12,5 | M10 | 900 | 125 | 40 |
| Ǿ400 | 400 | 415 | 531 | 15,5 | 100 | 5 | 12,5 | M10 | 1.000 | 125 | 50 |
SÜRGÜLÜ VANA BIÇAK TİPLERİ
- 1- ST37-42-HARDOX VE ALAŞIMLI ÇELİKLER
2- AISI 304-AISI316 PASLANMAZ
3- ULPOLEN,TEFLON VE SİNTER KAPLAMA.
Aşınmaya
Dayanıklı klapeler
Üretimini yapmış olduğumuz tüm çaplardaki sürgülü vanalar
- bıçaklı vanalar (şiber
klape), istenilen opsiyonel özelliklerde imal edilebilir yapıya
sahiptir.
Çift flaplı vanalar her ne kadar kendi içinde farklı
özelliklere sahip olsalar da elektrik ve pnömatik tahrikli olarak iki
ana çeşitten oluşurlar. Sonrasında ise kullanılacak prosesteki, ürün
özellikleri, basınç ve sıcaklığa göre farklılıklar gösterirler. Ayrıca
flap ve klape gövdesi S235JR-,ST42,AISI304-AISI316 olarak imal
edilebilir.
Çift kanatlı vanalarda her kanat plakasında
pnömatik olarak çalıştırılan silindir ve solenoid valf bulunur. Valfin
zamanlaması solenoid valflere gönderilen bir elektronik sinyal ile
kontrol edilir. Bu çalışma yöntemi, valfin işlevini arzu edilen doğru
zamanlaması doğru zamanda ardışık olarak yapmasını sağlamak üzere
tasarlanmıştır.
